JDZC-6電壓互感器選型參數

JDZC-6電壓互感器簡介

電壓互感器JDZC-6澆注式電壓互感器為戶內環氧樹脂澆注式半封閉結構，適用于交流50Hz額定電壓為10千伏以下的電力系統中;不但可以作電壓，電能測量而且能夠控制電路并為操作機構提供電源.本產品符合GBl207-97電壓互感器標準。

JDZC-6電壓互感器使用條件

1 海拔高度不超過 1000 米

2 周圍環境溫度不高于+40 ℃，不低于-5 ℃

3 周圍空氣的相對濕度不大于 85 %(20 ℃）

4 安裝場所無腐蝕性的氣體

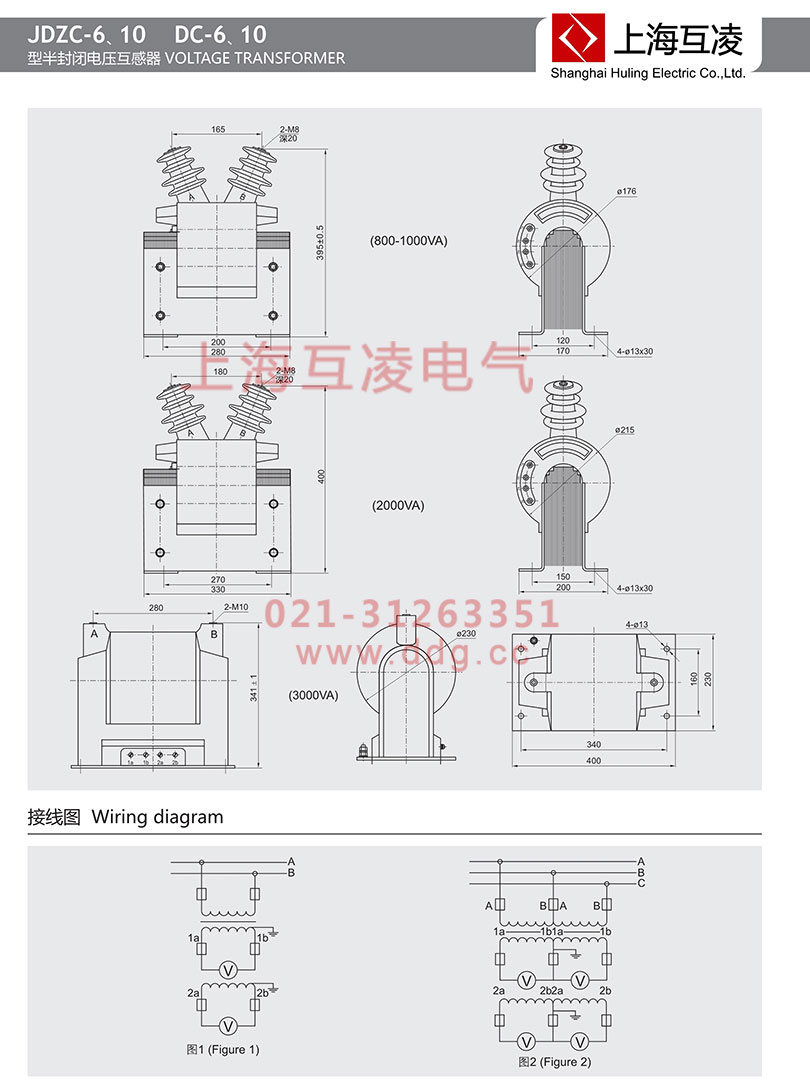

JDZC-6電壓互感器變比

型號	額定電壓比(V)	額定二次輸出(VA)	極限輸出(VA)	額定絕緣水平(kV)
JDZC-6	6000/100/220	0.2/3–30/300;0.5/3–50/300	500;700	7.2/32/60
		0.2/3–30/400;0.5/3–50/400	800;1000

JDZC-6電壓互感器工作原理

JDZC-6電壓互感器正常運行時，電力系統的三相電壓對稱，第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時，中性點出現位移，開口三角的端子間就會出現零序電壓使繼電器動作，從而對電力系統起保護作用。

線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此，這種三相電壓互感器采用旁軛式鐵心（10KV及以下時）或采用三臺單相電壓互感器。對于這種互感器，第三線圈的準確度要求不高，但要求有一定的過勵磁特性（即當原邊電壓增加時，鐵心中的磁通密度也增加相應倍數而不會損壞）。

JDZC-6電壓互感器符號

電壓互感器型號由以下幾部分組成[1] ，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZC-6表示單相澆注式電壓互感器，額定電壓6KV。

額定一次電壓，作為互感器性能基準的一次電壓值。

額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。
