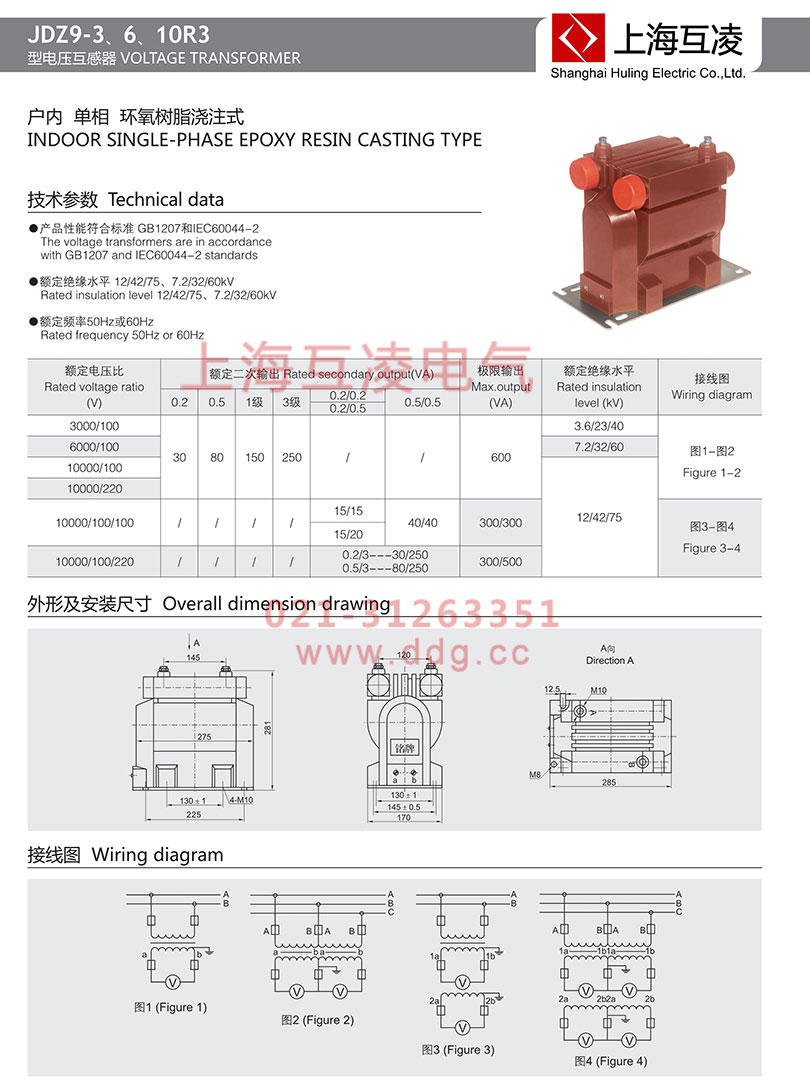

JDZ9-10R3電壓互感器技術參數

互感器的技術指標均符合IEC標準和GB1207-1997的要求，具體參數詳見下表：（cosφ＝0.8）

JDZ9-6R3電壓互感器變比

產品	額定電壓比(V)	額定二次輸出(VA)						極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5
						0.2/0.5
JDZ9-10R3	10000/100	30	80	150	250	/	/	600	12/42/75
	10000/220
	10000/100/100	/	/	/	/	15/15	40/40	300/300
						15/20
	10000/100/220					0.2/3–30/250;0.5/3–80/250		300/500

JDZ9-10R3電壓互感器型號

JDZ9-10R3電壓互感器概述

本型號電壓互感器JDZ9-3，JDZ9-6，JDZ9-10（UNZ10-JDZF9-3/6/10）型單相-全封閉電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。

JDZ9-10R3電壓互感器使用環境

1.海拔高度不超過3000米;

2.周圍環境溫度不高于+40’C，不低于-5’C；

3.周圍空氣的相對濕度不大于65%（20’C）；

4.滿足II級污穢等級；

5.安裝場所無腐蝕性的氣體。

JDZ9-10R3電壓互感器原理

電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應，并具有精確的電壓比和相位關系，以實現精確的二次連接計量。

JDZ9-10R3電壓互感器結構特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。
