JDZ20-10電壓互感器原理及符號
本型電壓互感器是環氧樹脂澆注半封閉式產品。供額定頻率50Hz,額定電壓10kV及以下戶外真空斷路器ZW8中作操作電源和電壓測量用。
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZ20-10表示單相環氧樹脂澆注式電壓互感器,額定電壓10KV。
JDZ20-10電壓互感器技術參數
1、產品性能符合標準GB1207和IEC60044-2;
2、額定絕緣水平:12/42/75、7.2/32/60kV;
3、額定頻率50Hz或60Hz;
4、產品標準:GB1207;
5、產品表面爬電距滿足II級污穢等級。

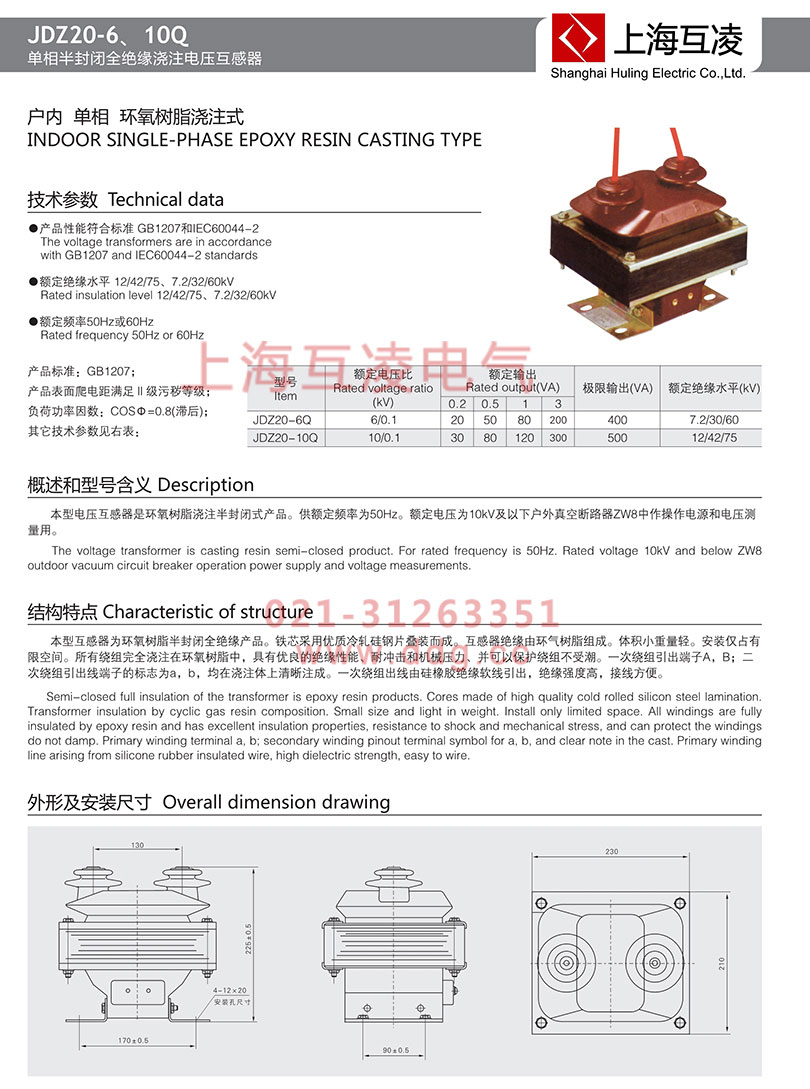

JDZ20-10電壓互感器外形安裝圖
JDZ20-10電壓互感器變比
| 型號 | 額定電壓比(V) | 準確級及三相額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | |||
| 0.2 | 0.5 | 1級 | 3級 | ||||
| JDZ20-10 | 10/0.1 | 30 | 80 | 120 | 300 | 500 | 12/42/75 |
JDZ20-10電壓互感器結構特點
JDZ20-10電壓互感器為單相電壓互感器。鐵芯采用優質冷軋硅鋼片疊裝而成。互感器絕緣由環氧樹脂組成,體積小重量輕,安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能、耐沖擊和機械壓力、并可以保護繞組不受潮。一次繞組引出端子A,B;二次繞組引出端子的標志為a,b,均在澆注體上清晰注成。一次繞組出線由硅橡膠絕緣軟線引出,絕緣強度高,接線方便。
JDZ20-10電壓互感器作用
電壓互感器的作用是:把高電壓按比例關系變換成100V或更低等級的標準二次電壓,供保護、計量、儀表裝置使用。同時,使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備,但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路,二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時,二次電流增大,使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說,電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
