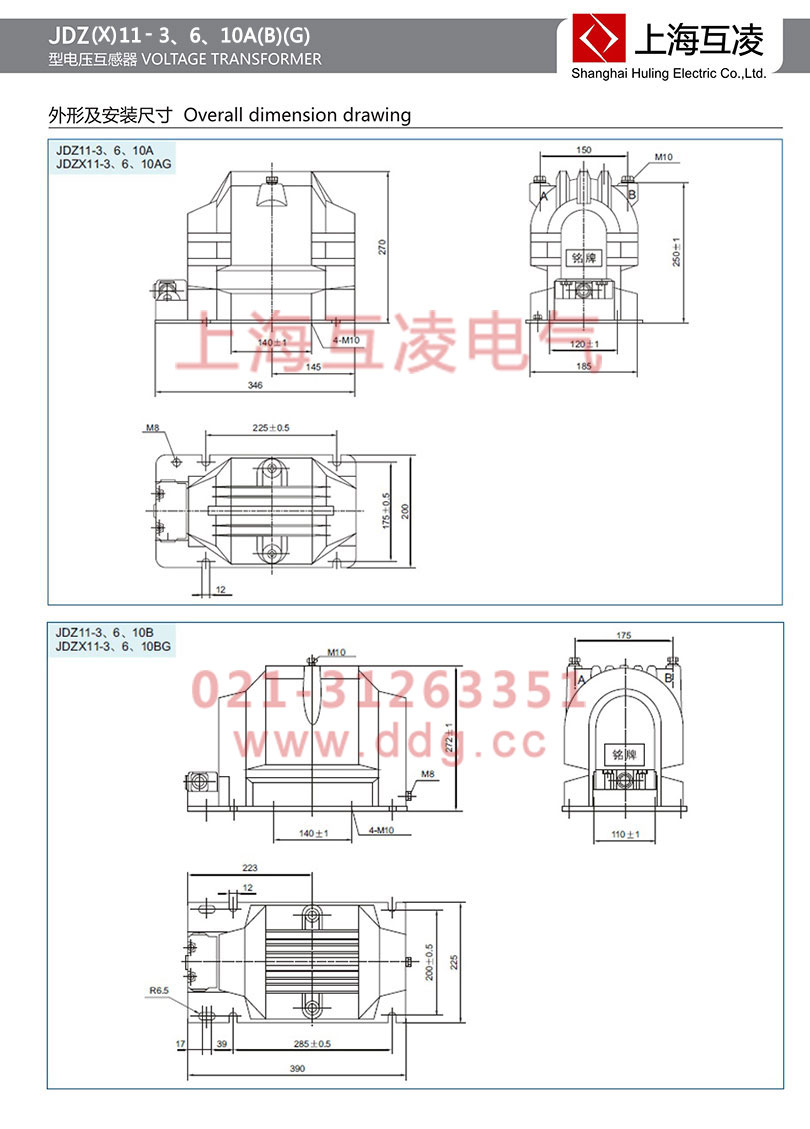

JDZ11-10A電壓互感器簡介
JDZ11-10A電壓互感器等同于UNZ10,為全封閉,繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質硅鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕,安裝僅占有限空間。 所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能,耐沖擊和機械壓力,并可以保護繞組不受 潮。一次繞組引出線端子的標志為A、N;二次繞組引出線端子的標志為a、n,均在澆注體上清晰標注。在夾件上的接地標志旁有接地螺栓供接地用,下部支架供安裝用。整體結構緊湊,使用方便。
JDZ11-10A電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | 備注 | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | |||||
| 0.2/0.5 | |||||||||||
| JDZ11-10A | 10000/100 | 40 | 100 | 200 | 400 | / | / | / | 1000 | 12/42/75 | 等同UNZ |
| 10000/220 | |||||||||||
| 10000/100/100 | / | / | / | / | 20/20;20/30 | 30/30 | / | 500/500 | |||
| 10000/100/220 | 0.2/3–40/400;0.5/3–100/400 | 800/1000 | |||||||||
1、產品標準:GB1207-1997《電壓互感器》;
2、負載功率因數:COS&=0.8(滯后);
3、產品表面爬電比距滿足II級污穢等級;
注意事項:1、使用時二次繞組不許短路及超負荷運行。2、JDZX11-3,6,10A為半絕緣結構,只能進行感應耐壓試驗;開關柜進行工頻試驗時,應將互感器與開關柜斷開。
JDZ11-10A電壓互感器選型
JDZ11-10A電壓互感器作用
線路上為什么需要變換電壓呢?這是因為根據發電、輸電和用電的不同情況,線路上的電壓大小不一,而且相差懸殊,有的是低壓220V和380V,有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓,就需要根據線路電壓的大小,制作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困難,而且更主要的是,要直接制作高壓儀表,直接在高壓線路上測量電壓,那是不可能的,而且也是絕對不允許的。
JDZ11-10A電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDJ-10表示單相油浸電壓互感器,額定電壓10KV。

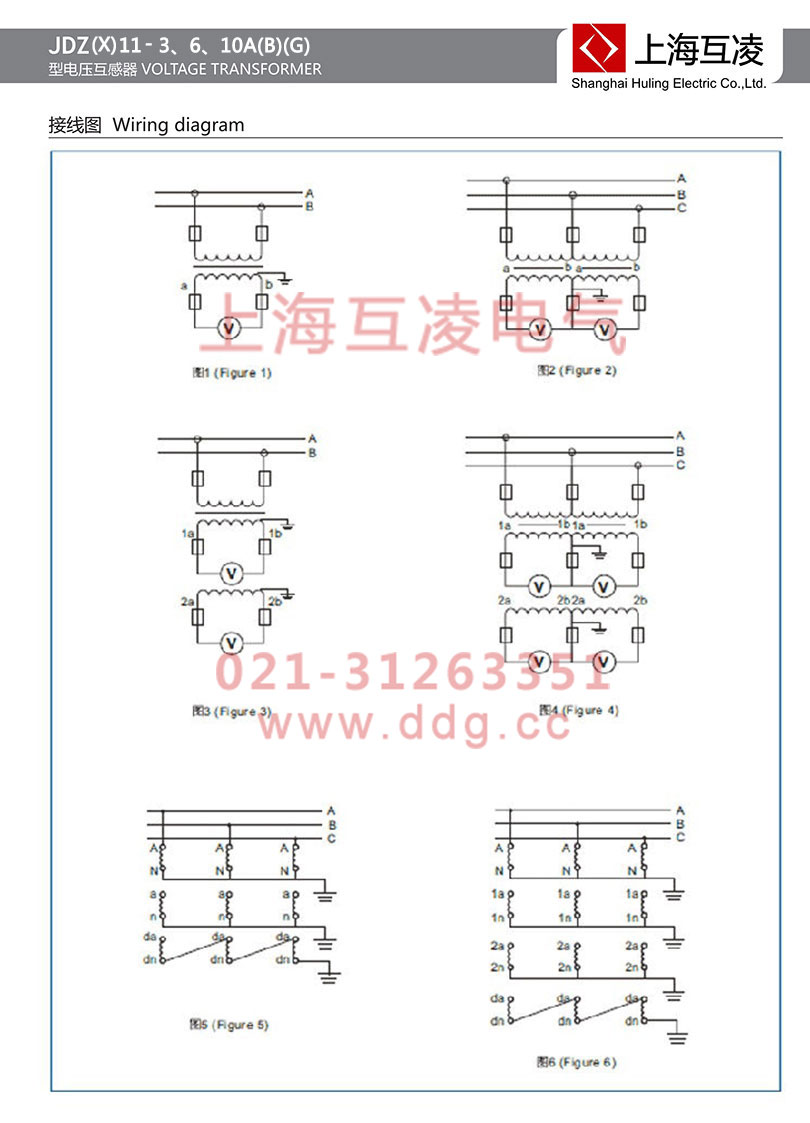

JDZ11-10A電壓互感器接線方式
(1)單項式接線,可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。
(2)V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中,特別是10kV的三相系統中。
(3)用三臺單相三繞組電壓互感器構成YN,yn,d0或YN,y,d0的接線形式,廣泛應用于3~220KV系統中,其二次繞組用于測量相間電壓和相對地電壓,輔助二次繞組接成開口三角形,供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線,除鐵芯外,其形式與圖3基本相同,一般只用于3~15KV系統。
(4)三相三繞組五柱式電壓互感器,其一次繞組和主二次繞組接成星形,并且中性點接地,輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓,輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
