JDZ10-10B1電壓互感器選型

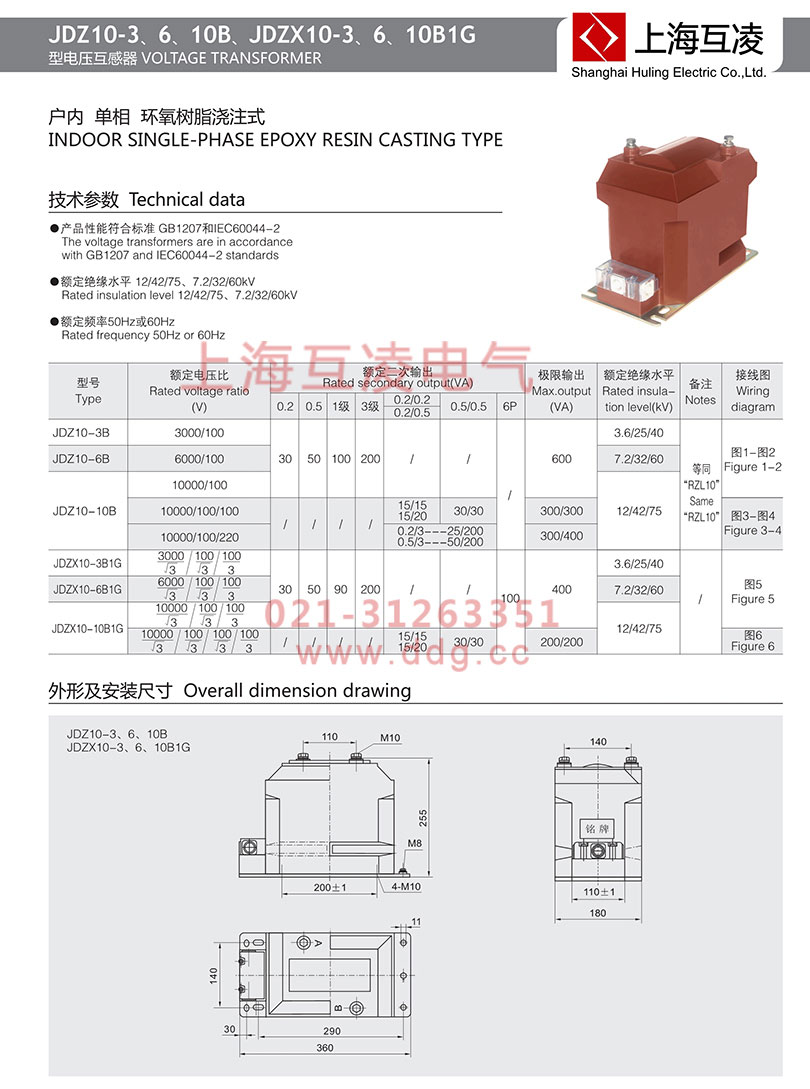

JDZ10-10B1電壓互感器技術參數

1 產品標準：GB1207和IEC60044-2；

2 額定絕緣水平：12/42/75kV；

3 額定頻率50Hz或60Hz；

4 產品表面爬電距離：滿足II級污穢等級；

5 負荷的功率因數：COS∮=08（滯后）；

6 JDZ10-10B1其他技術參數見下表：

JDZ10-10B1電壓互感器變比

型號	額定電壓比（V）	額定二次輸出（VA）							極限輸出（VA）	額定絕緣水平（kV）	備注
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5	6P
						0.2/0.5
JDZ10-10B1	10000/100	30	50	100	200	/	/	/	600	12/42/75	同RZL10
	10000/100/100	/	/	/	/	15/15;15/20	30/30		300/300
	10000/100/220					0.2/3–25/200;0.5/3–50/200			300/400

JDZ10-10B1電壓互感器結構

本互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

JDZ10-10B1電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。

JDZ10-10B1電壓互感器分類

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同。基本結構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。
