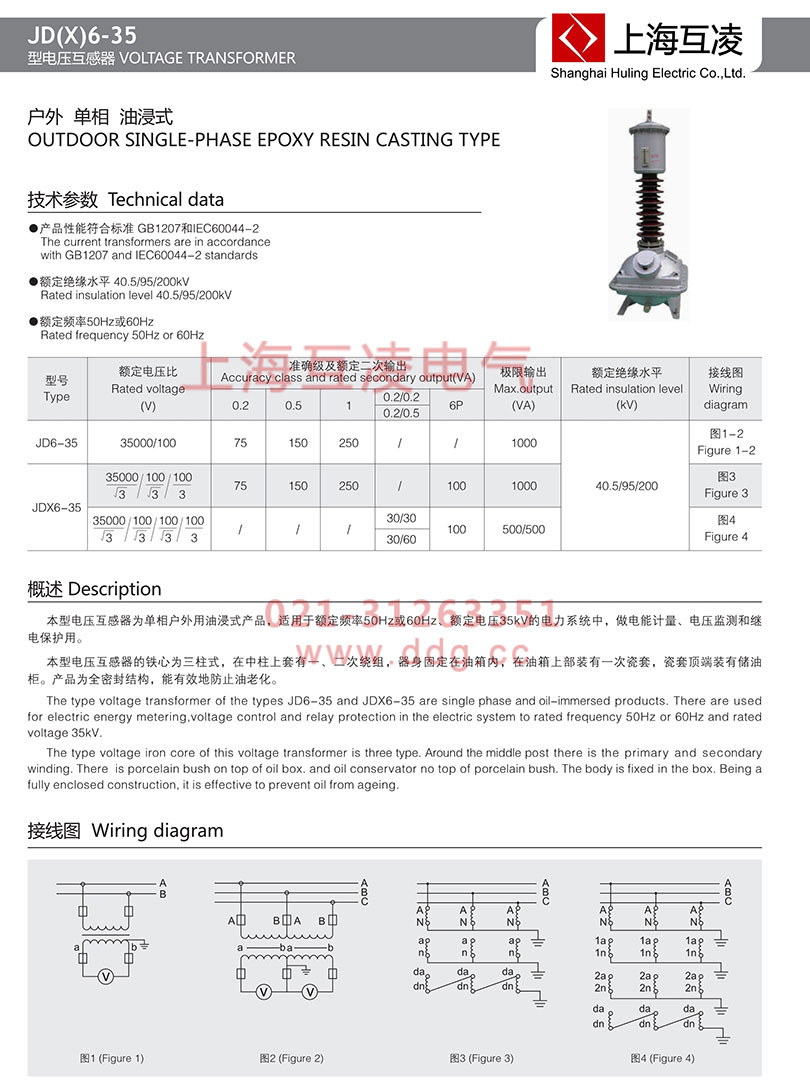

JDX6-35電壓互感器技術參數
1、產品性能符合標準GB1207和IEC60044-2
2、額定絕緣水平:40.5/95/200kV
3、額定頻率50Hz或60Hz
4、安裝場所:戶外
JDZW-35W2電壓互感器變比及參數
| 型號 | 額定電壓比(kV) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||
| 0.2 | 0.5 | 1 | 0.2/0.2 | 6P | ||||
| 0.2/0.5 | ||||||||
| JDX6-35 | (35/√3)/(0.1/√3)/(0.1/√3) | 75 | 150 | 250 | / | 100 | 1000 | 40.5/95/200 |
| (35/√3)/(0.1/√3)/(0.1/√3)/(0.1/3) | / | / | / | 30/30 | 100 | 500/500 | ||
| 30/60 | ||||||||

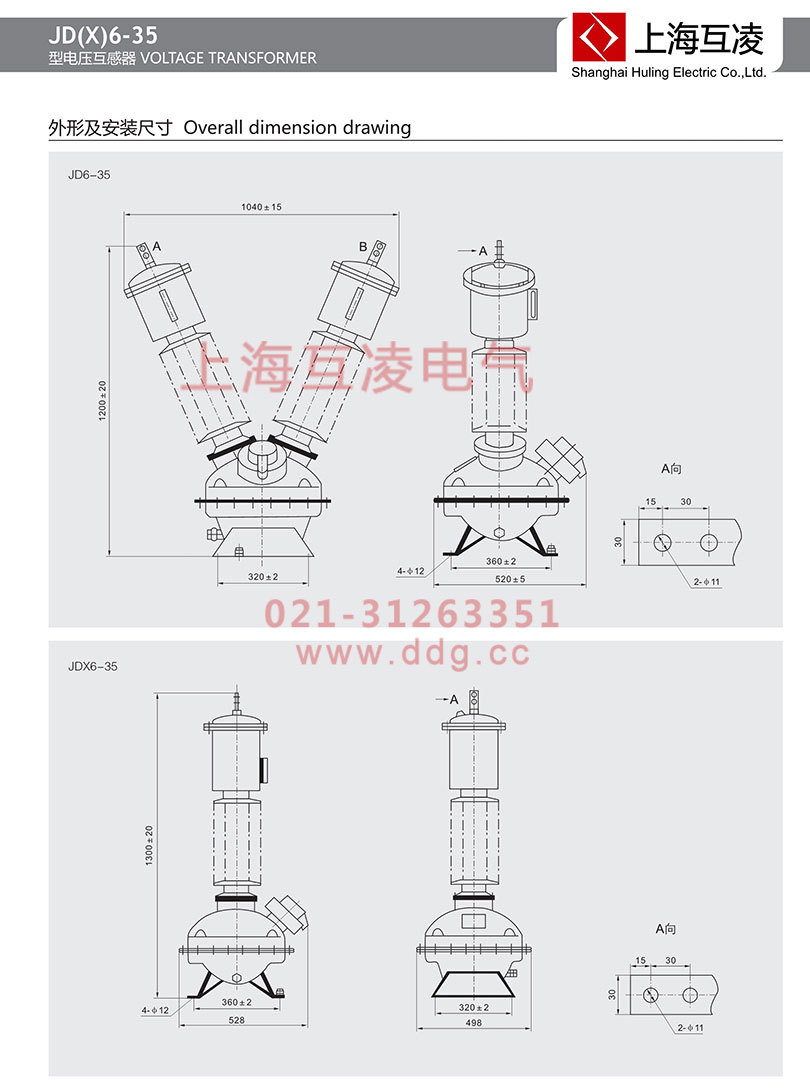

JDX6-35電壓互感器外形安裝圖
JDX6-35電壓互感器原理
本型電壓互感器為單相戶外用油浸式電壓互感器,適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中,作電壓、電能測量和繼電保護使用。本產品的鐵心為三柱式,在中柱上套有一、二次繞組,器身固定在油箱內,在油箱上部裝有一次瓷套,瓷套頂端裝有儲油柜。產品為全密封結構,能有效地防止油老化。
JDX6-35電壓互感器選型
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDX6-35表示單相油浸電壓互感器,額定電壓35KV。
額定一次電壓,作為互感器性能基準的一次電壓值。額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
JDX6-35電壓互感器工作原理
電壓互感器其工作原理與變壓器相同,基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。電壓互感器是一種并聯連接的儀表變壓器。它們的設計目的是將可忽略的負載提供給正在測量的供應,并具有精確的電壓比和相位關系,以實現精確的二次連接計量。
* 我們盡可能幫您完成所有的要求,包括產品設計,非標產品和OEM等。
