JDJJ2-35電壓互感器簡介
本型號電壓互感器為單相、戶外油浸式電壓互感器,使用時3臺一組,為YY型接線方式。適用于50Hz、35KV交流系統中供測量電壓、電能及繼電保護之用。
JDJJ2-35電壓互感器安裝環境
安裝場所:戶外
環境溫度-25-40范圍內,空氣濕度不大于85%
海拔:海拔2500米以下使用
安裝場所沒有腐蝕性的氣體
JDJJ2-35電壓互感器變比
| 型號 | 額定電壓比(V) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||
| 0.2 | 0.5 | 1 | 0.2/0.2 | 6P | ||||
| 0.2/0.5 | ||||||||
| JDJJ2-35 | 35000/√3/100/√3/100/3 | 75 | 150 | 250 | / | 100 | 1000 | 40.5/95/200 |
| 35000/√3/100/√3/100/√3/100/3 | / | / | / | 30/30 | 100 | 500/500 | ||
| 30/60 | ||||||||
3.1、額定準確級相應輸出:0.5級150VA 1級250VA 3級500VA
3.2、二次繞組極限輸出:1000VA
3.3、絕緣水平:23/55/125KV
3.4、連接組別:1/1/-12
3.5、誤差限值:
產品符合標準GB1208-1997和IEC186之規定

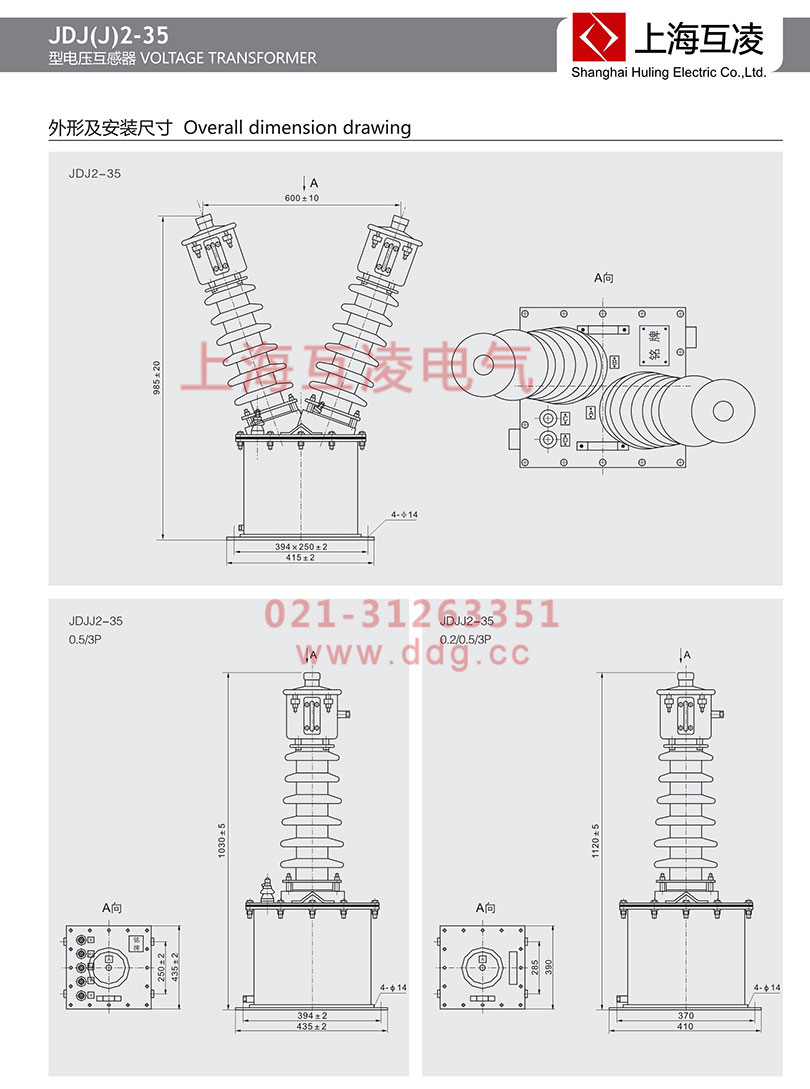

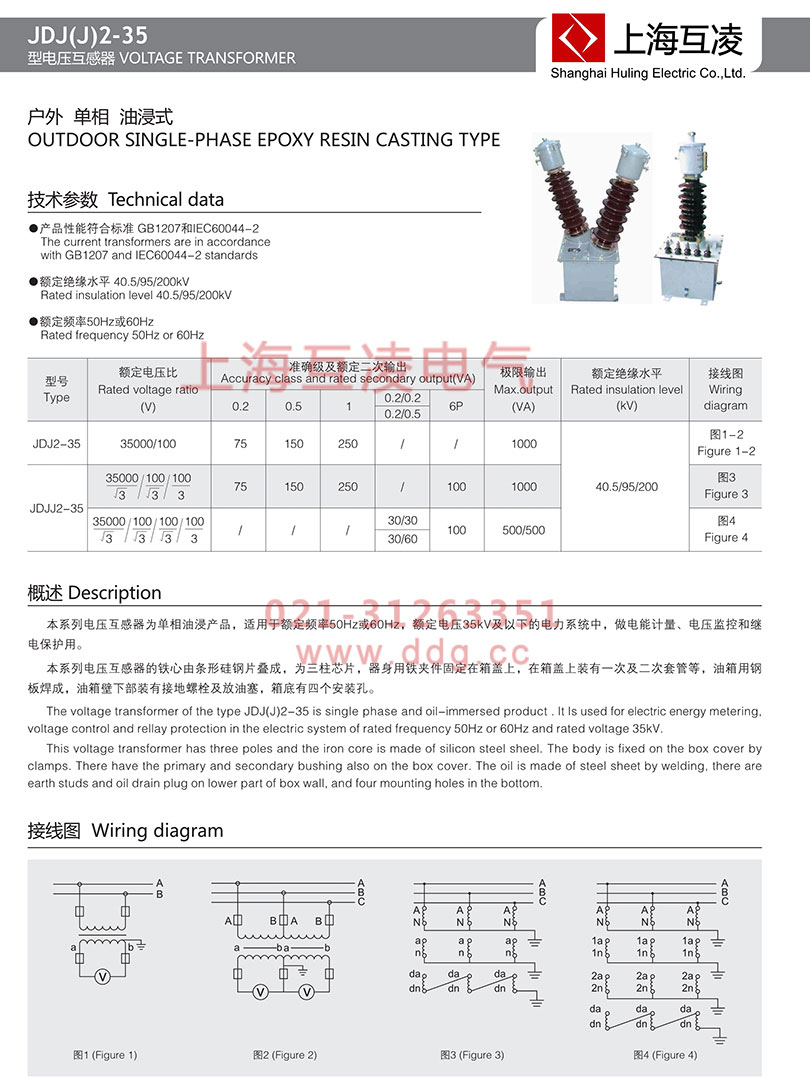

額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下圖
JDJJ2-35電壓互感器型號
JDJJ2-35電壓互感器結構特點
該系列電壓互感器產品郵箱及裝于其上的瓷套組成,油箱上有供吊裝的吊攀,頂部與高壓瓷套連接,下油箱底部設有放油塞及接地螺栓和直徑4-14mm的安裝孔 ?油箱上不得高壓瓷套頂部有儲油柜,儲油柜附有一次繞組A端出線端子(一次N端裝于二次接線盒內)固定在下油箱內的器身有鐵心和線圈組成,
本產品的鐵心由條形硅鋼片疊成,為三柱芯式,鐵芯為單相三柱式、中柱上套有三個線圈,緊貼著柱的絕緣骨架上依次卷繞剩余電壓繞組,一次繞組二次繞組和剩余繞組,各個繞組間用絕緣板隔開,產品為全密封結構能有效地預防絕緣的老化。
JDJJ2-35器身用鐵夾固定在箱蓋上,在箱蓋上裝有一次及二次套管等,油箱用鋼板焊成,油箱壁下部裝有接地螺栓及放油塞,箱底有四個安裝孔。器身固定在油箱的定位釘上,一次線從電瓷管穿出與儲油柜上的接線柱連接。儲油柜裝有油表,油箱為方型或圓形,下部備有接地螺栓和放油塞。
(特別說明:JDJJ2-35電壓互感器所用油為變壓器25號變壓油)
JDJJ2-35電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDJJ2-35表示單相油浸式電壓互感器,額定電壓10KV。
額定一次電壓,作為互感器性能基準的一次電壓值。
額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
JDJJ2-35電壓互感器安裝環境
安裝地點的海拔不超過3000M
環境溫度:-40℃~+40℃
空氣相對溫度:85%(20℃)
沒有導電塵埃及腐蝕性氣體的戶外場所
JDJJ2-35電壓互感器充油方式
JDJJ2-35電壓互感器的補油工作主要采用吊車的方式,使波紋膨脹器在注油時保持穩定,但這種方式常常需要將互感器上方的母線或相鄰間隔跨橋線陪停,極大地影響了生產計劃。該文通過對電流互感器注油工作現狀進行分析,探析了其中存在的問題,對補油裝置的原理進行剖析后,將裝置進行優化,采用電流互感器補油裝置,這樣不僅提高了工作效率,簡化了工作計劃,更為企業提高了效益。
充油式電流互感器采用帶有膨脹器的全密封結構,油位應保證符合現場溫度要求,如果需要取油樣,則應及時添加等量的變壓器油;如果互感器大修,也應對其進行嚴格的真空注油;如果互感器滲漏,應在處理后或者在更換新互感器前補油以保持油位。
互感器的真空注油從其頂部進行,先拆除膨脹器的頂蓋,卸下油位計的帽,裝上抽注帽,然后連接好油分離器和閥門進行注油工作。
訂貨時請注明:產品名稱、型號、額定電壓比、使用環境,如有特殊要求,可特殊設計供應
