HL55儀用電流互感器原理

儀用互感器是用于隔離或轉換電壓或電流水平的高精度等級電氣設備。儀用互感器最常見的用途是操作儀器或從高壓或高電流電路中進行計量，從而安全地將次級控制電路與高壓或電流隔離。變壓器的初級繞組連接到高壓或高電流電路，儀表或繼電器連接到次級電路。儀用互感器也可用作隔離變壓器，以便二次量可用于相移而不影響其他主要連接設備。

HL55儀用電流互感器作用

儀用電流互感器將一次高電壓或大電流變換為二次低電壓和小電流，一次回路與二次回路之間通過電磁感應傳遞信號，并且相互之間電氣隔離，二次低電壓和小電流方便用于測量儀器或繼電保護自動裝置使用，并且使二次設備與高壓隔離，保證設備和人身安全。

1、用來使儀表、繼電器等二次設備與主電路絕緣。

這即可避免主電路的高電壓直接引入儀表、繼電器等二次設備，又可防止繼電器、儀表等二次設備的故障影響主電路，提高一、二次設備的安全性和可靠性，并有利于人身安全。

2、用來擴大儀表、繼電器等二次設備的應用范圍。

例如用5A的電流表或100V電壓表，通過不同變比的電流、電壓互感器可測量任意高的電流或電壓。而且可使二次儀表、繼電器的規格統一，有利于這些設備的標準化。

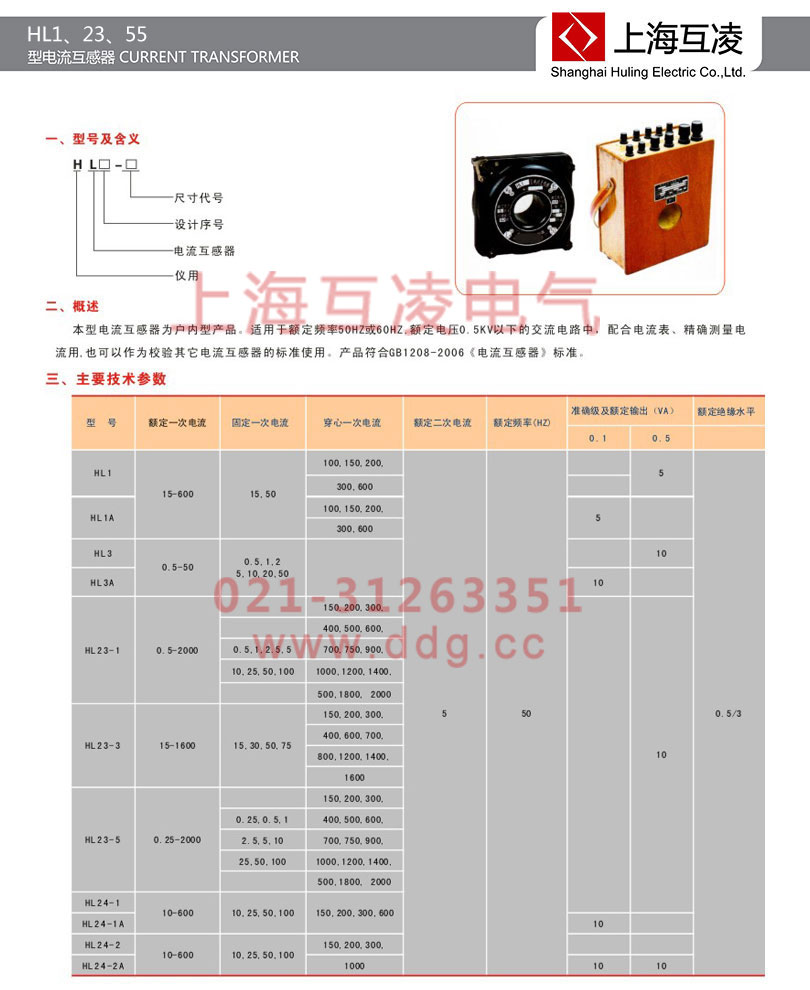

HL55儀用電流互感器變比

HL55儀用電流互感器概述

本型電流互感器為戶內型產品，適用于額定頻率50Hz或60Hz，額定電壓0.5kV以下的交流電路中，配合電流表、精確測量電流用，也可以作為校驗其它電流互感器的標準使用，產品符合GB1208-2006《電流互感器》標準。
