FDGE11放電線圈概述

FDGE11放電線圈全稱FDGE11戶外環氧樹脂真空澆注式放電線圈，采用鐵心外露半封閉式結構。鐵心為優質硅鋼片疊裝而成。其體積小、重量輕、空載小、抗過電壓能力強，使用安裝方便，免維護，是替代油浸式放電線圈的理想產品。

FDGE11放電線圈使用條件

1、安裝位置：戶內型；

2、環境溫度：-5℃～+40℃；

3、海拔：不超過1000m；

4、安裝場所無腐蝕性氣體、蒸氣，無導電性或爆炸性塵埃；

5、安裝場所無劇烈的機械振動；

6、相對濕度：月平均相對濕度不超過90％,日平均相對濕度不超過95％。

FDGE11放電線圈技術參數

1、產品執行標準：GB1207、IEC60044-2、DL/T653-2006《電壓并聯電容器用放電線圈訂貨技術條件》

2、負荷功率因數：COS=Φ0.8（滯后）；

3、表面爬電距離：大于300mm；

4．其它技術參數見下表：

不帶保護繞組技術參數

型號	一次端電壓(kV)	二次端電壓(V)	額定二次輸出(VA)			放電容量(Mvar)
			0.2	0.5	1
FDGE11/6.3/√3-1.7-1W	6.3/√3	100	30	50	100	1.7
FDGE11/6.3/√3-2.5-1W						2.5
FDGE11/6.3/√3-3.4-1W						3.4
FDGE11/6.6/√3-1.7-1W	6.6/√3					1.7
FDGE11/6.6/√3-2.5-1W						2.5
FDGE11/6.6/√3-3.4-1W						3.4
FDGE11/10/√3-1.7-1W	10/√3					1.7
FDGE11/10/√3-2.5-1W						2.5
FDGE11/10/√3-3.4-1W						3.4
FDGE11/11/√3-1.7-1W	11/√3					1.7
FDGE11/11/√3-2.5-1W						2.5
FDGE11/11/√3-3.4-1W						3.4

帶保護繞組技術參數

型號	一次端電壓(kV)	二次端電壓(V)	剩余繞組電壓(V)	額定二次輸出(VA)				放電容量(Mvar)
				0.2	0.5	1	6P
FDGE11/6.3/√3-1.7-1W	6.3/√3	100/√3	100/√3	30	50	100	100	1.7
FDGE11/6.3/√3-2.5-1W								2.5
FDGE11/6.3/√3-3.4-1W								3.4
FDGE11/6.6/√3-1.7-1W	6.6/√3							1.7
FDGE11/6.6/√3-2.5-1W								2.5
FDGE11/6.6/√3-3.4-1W								3.4
FDGE11/10/√3-1.7-1W	10/√3							1.7
FDGE11/10/√3-2.5-1W								2.5
FDGE11/10/√3-3.4-1W								3.4
FDGE11/11/√3-1.7-1W	11/√3							1.7
FDGE11/11/√3-2.5-1W								2.5
FDGE11/11/√3-3.4-1W								3.4

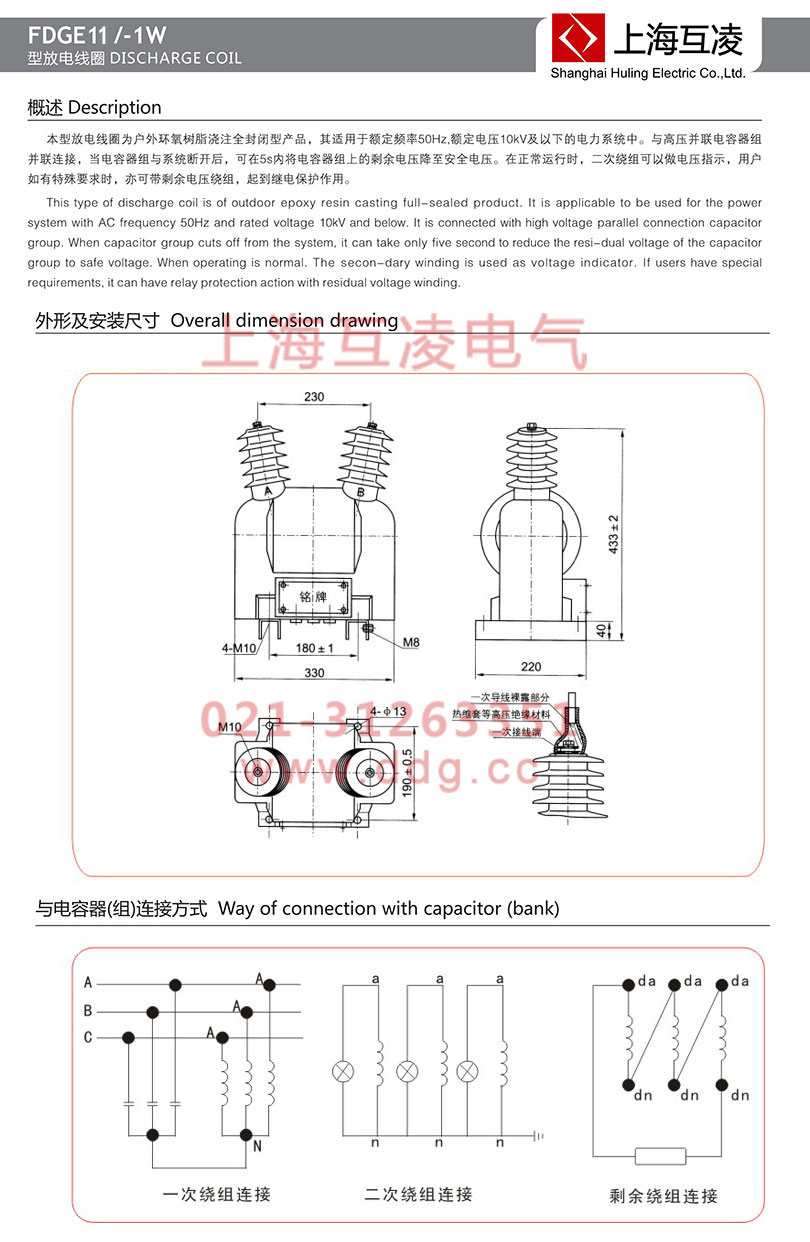

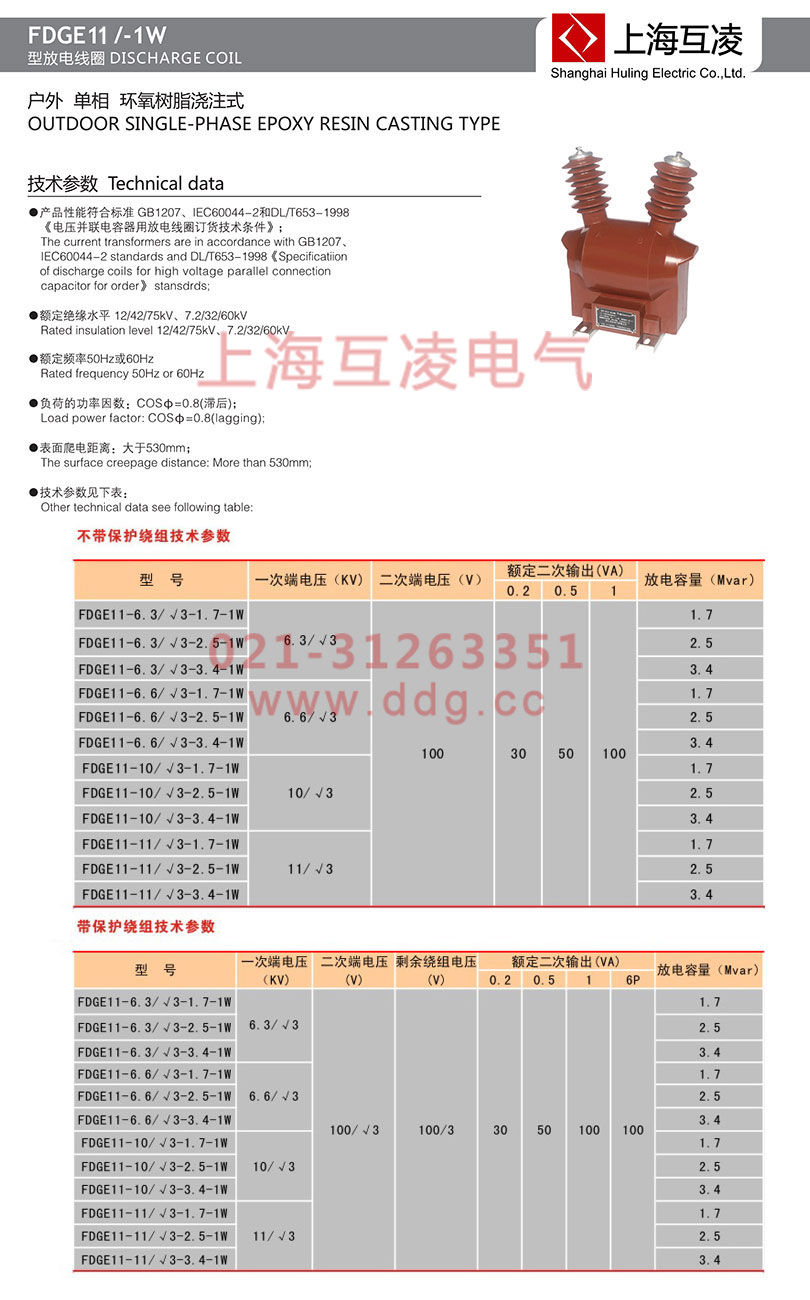

FDGE11放電線圈型號

FDGE11放電線圈原理

放電線圈用于電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放。因此安裝放電線圈是變電站內并聯電容器的必要技術安全措施，可以有效的防止電容器組再次合閘時，由于電容器仍帶有電荷而產生危及設備安全的合閘過電壓和過電流，并確保檢修人員的安全。帶有二次繞組，可供線路監控、監測和二次保護用。
