AS12/150B/4S電流互感器選型手冊
AS12/150B/4S電流互感器結構特點
電流互感器AS12/150B/4S為支柱式結構,采用環氧樹脂澆注而成,耐污穢,耐潮濕性能好,也適宜于濕熱地區。本互感器的二次線圈由一個測量級和一個(或兩個)保護級,兩(或三個)繞組所組成。鐵芯采用進口優質冷軋硅鋼片繞制成形,并經嚴格熱處理。二次出線端子處安裝有接線護罩宜于戶內任何方向、位置安裝。護罩正面及兩個側面各有一個孔供二次接線用,安裝可靠。因此在三個方向上均可引出二次接線。并且防護罩具有防竊電功能。
AS12/150B/4S電流互感器簡介
本電流互感器適用于戶內交流額定電壓為10KV及以下,額定頻率為50-60HZ的戶內電力線路及其設備中作電流、電能測量和繼電保護使用。為擴大適用范圍,本型互感器設計三種不同的技術參數以供選擇。另外,根據用戶的需要,本型互感器還可設計為多變比及策略與保護級變化不同等特殊規格。
AS12/150B/4S電流互感器技術參數
1、額定絕緣水平:12/42/75kV;
2、負荷功率因數:COS&=0.8(滯后);
3、額定二次電流:5A或1A;
4、表面爬電距離:260mm,滿足II級污穢等級要求;
5、產品標準:GB1208-1997《電流互感器》;
6、儀表保安系數:F10;

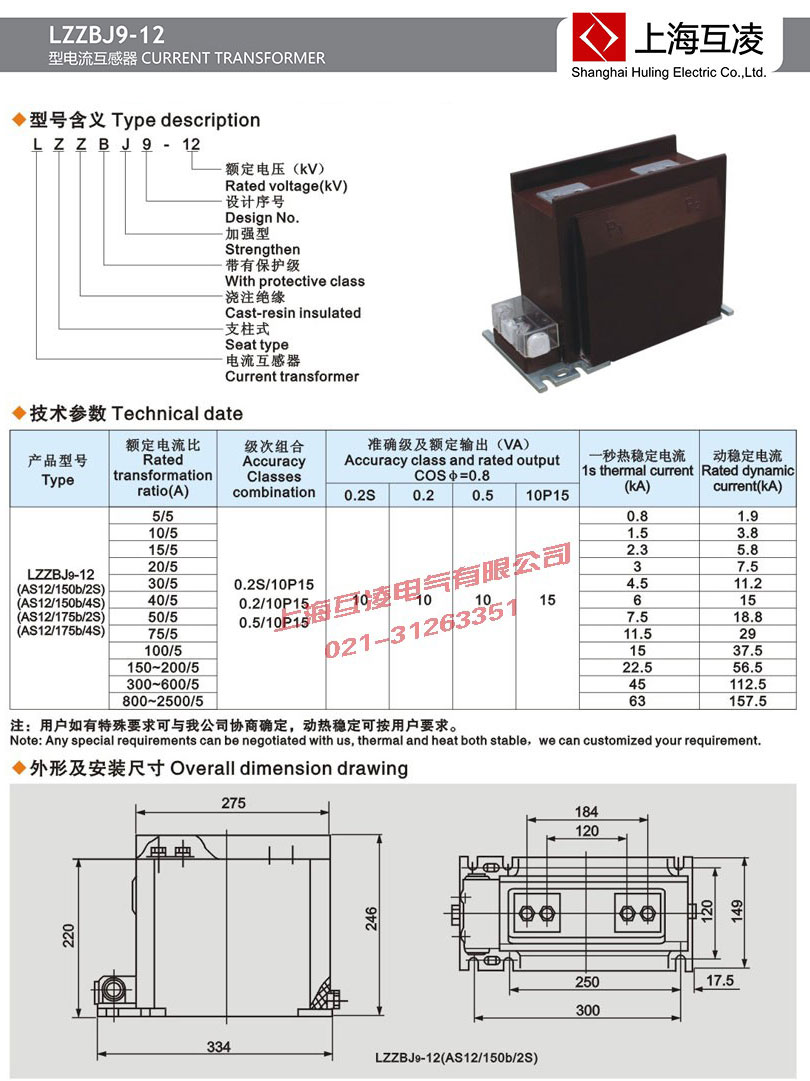

AS12/150B/4S電流互感器變比
| 型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| AS12/150B/4S | 5/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 |
10 | 10 | 10 | 15 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | ||||||
| 15/5 | 2.3 | 5.8 | ||||||
| 20/5 | 3 | 7.5 | ||||||
| 30/5 | 4.5 | 11.2 | ||||||
| 40/5 | 6 | 15 | ||||||
| 50/5 | 7.5 | 18.8 | ||||||
| 75/5 | 11.5 | 29 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150-200/5 | 22.5 | 56.5 | ||||||
| 300-600/5 | 45 | 112.5 | ||||||
| 800-2500/5 | 63 | 157.5 | ||||||
AS12/150B/4S電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
AS12/150B/4S電流互感器作用
像任何變壓器一樣,電流互感器具有初級繞組,核心和次級繞組,盡管一些變壓器(包括電流互感器)使用空氣核心。原則上,電流互感器和電壓互感器(普通型)之間的唯一區別在于,前者由“恒定”電流供電,而后者則以“恒定”電壓供電,其中“恒定”具有嚴格的電路理論意義。
AS12/150B/4S電流互感器檢驗方法
在進行電流互感器誤差試驗之前,通常需要檢查極性、退磁、準確度等試驗。
